El oficio de la vidriera: del cartón al panel emplomado, pieza a pieza
Una vidriera no se dibuja y ya está: se despieza, se corta, se muerde, se ajusta, se emplomanta, se suelda y se masilla. Entre el boceto y el panel colocado hay una cadena de decisiones muy concretas, y cada una deja huella en la luz que acaba entrando por la ventana.
En estas páginas se explica esa cadena con el vocabulario que se usa en los talleres de vidriera de España, sin atajos y sin idealizar el oficio.
- Cartón, despiece y plantillas
- Corte del vidrio y grosado de la arista
- Vidrio coloreado en masa, plaqué y grabado
- Perfil de plomo y cinta de cobre
- Soldadura y masillado del panel
- Grisalla, pincelado y cocción
- Colocación, sujeción y ventilación
- Restauración de vidrieras antiguas
- Organización del taller
Leer el cartón y despiezar la obra
El cartón es el dibujo a tamaño real del panel. Sobre él se decide todo lo que vendrá después: por dónde pasa la línea de plomo, qué piezas serán grandes y frágiles, cuáles quedarán tan estrechas que se romperán al manipularlas y en qué puntos conviene apoyar el despiece en la propia estructura del ventanal.
Del cartón se sacan dos copias de trabajo. Una se conserva intacta como referencia de montaje; la otra se recorta con tijera de tres hojas, que retira una tira de papel equivalente al alma del perfil de plomo. Esas plantillas recortadas son las que se apoyan sobre el vidrio para marcar el corte, y por eso su precisión condiciona el ajuste final del panel.

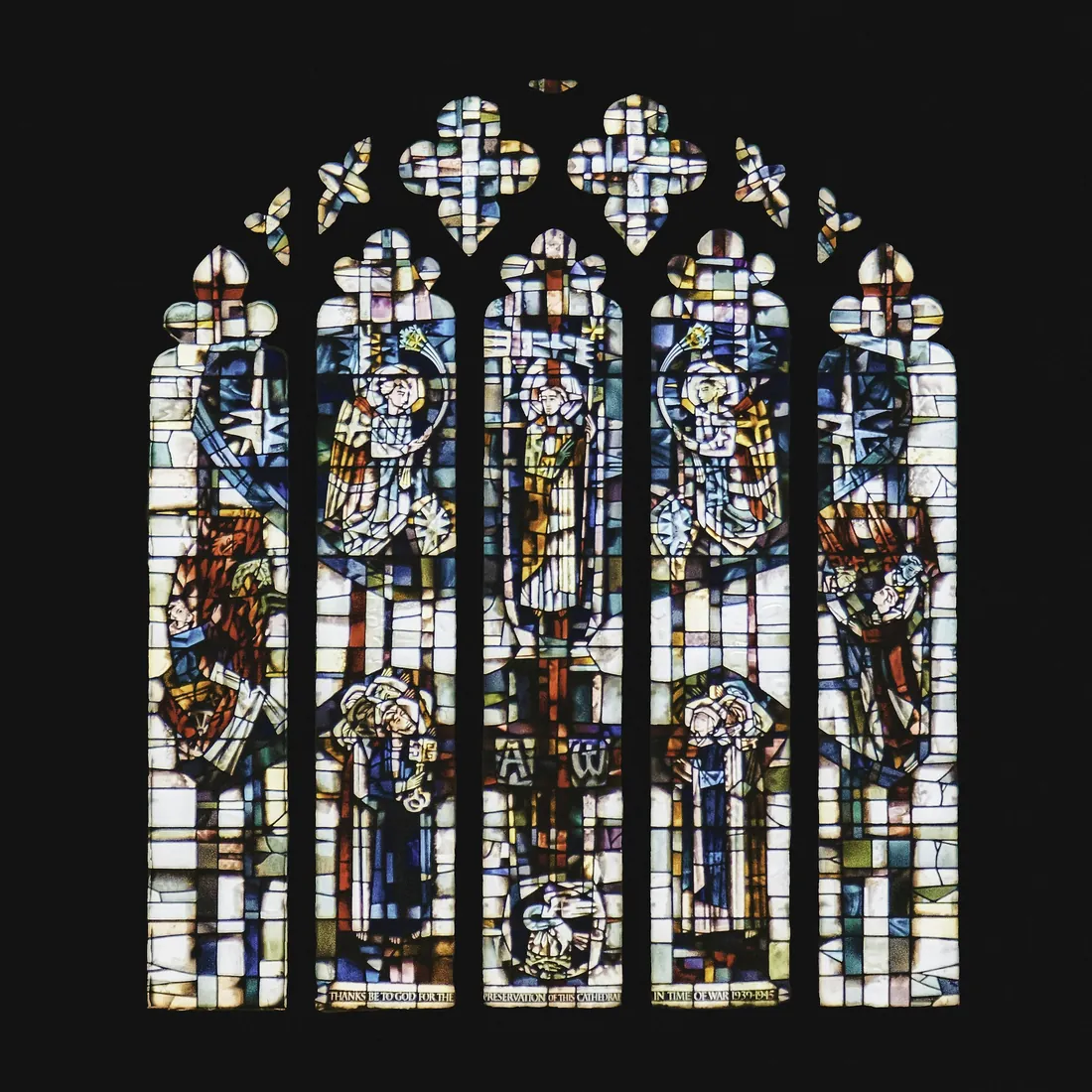

Las líneas de plomo no son un accidente del montaje: forman parte del dibujo y se leen a contraluz igual que el color.
Qué se comprueba antes de cortar la primera pieza
- Medida real del hueco, tomada en varios puntos, porque los marcos antiguos rara vez son rectangulares.
- Holgura perimetral suficiente para el juego del panel dentro del galce.
- Reparto de barras de refuerzo, que debe caer sobre líneas de plomo y no cortar una figura por la mitad.
- Numeración de cada pieza del despiece, con indicación de la orientación cuando el vidrio tiene veta o textura marcada.
- Dirección de la luz que recibirá la ventana, que cambia por completo la lectura de los colores fríos.
El corte no rompe el vidrio: abre una fisura controlada en la superficie y deja que la tensión haga el resto.

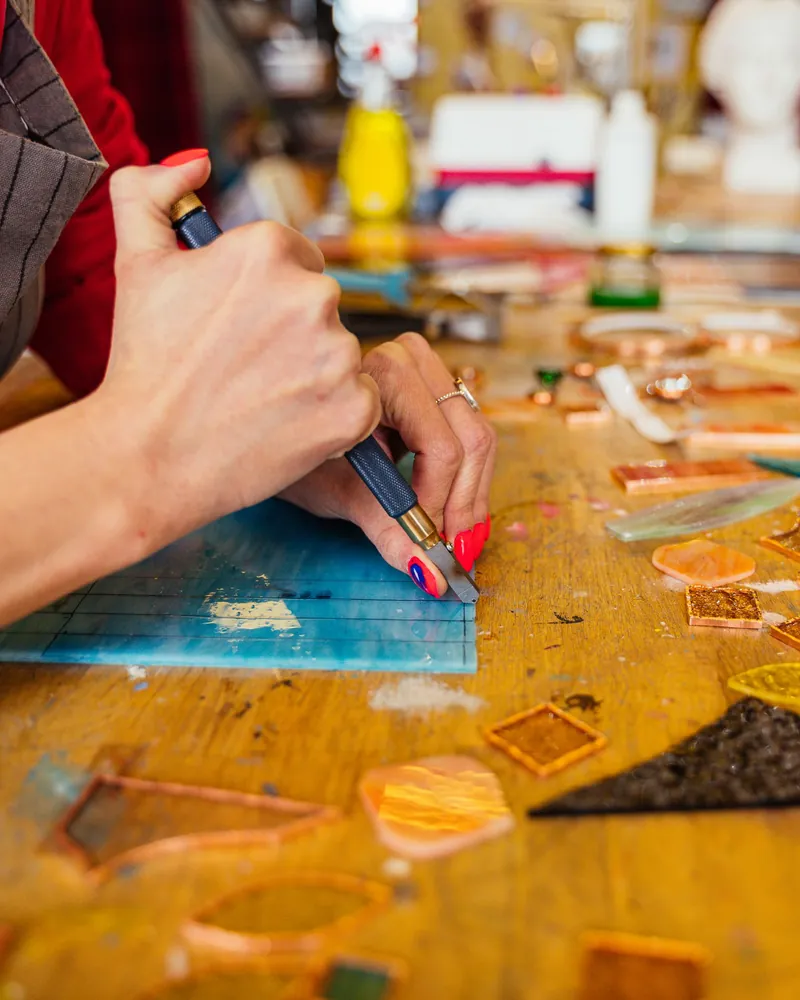

Cortar el vidrio y morder la arista
El cortador de rueda de carburo no arranca material: traza una hendidura fina y continua sobre la cara del vidrio. Se avanza con presión constante, sin levantar la rueda a mitad de recorrido y sin repasar la misma línea, porque un segundo pase estropea la arista y multiplica los cortes desviados. El sonido del trazo es una señal fiable: uniforme y seco cuando la presión es correcta, chirriante cuando es excesiva.
Después se separa la pieza. En rectas largas basta abrir el vidrio con las dos manos a ambos lados de la traza; en curvas cerradas conviene ayudarse con tenazas de rotura y liberar la tensión por tramos, empezando por los extremos. Las curvas cóncavas pronunciadas se resuelven quitando material poco a poco, con varios cortes de descarga, en lugar de intentar un único trazo perfecto.
El grosado
Ninguna pieza queda lista al primer corte. Con la tenaza de grosar se muerde la arista sobrante en mordiscos pequeños, girando la muñeca hacia fuera, hasta que la pieza coincide con la plantilla. Es un trabajo de paciencia que produce esquirlas finas: gafas de protección y una mesa que se barra a menudo no son un lujo, sino la condición para poder trabajar sentado toda la tarde. Cuando el borde va a llevar cinta de cobre, además se pasa una lija de diamante o la esmeriladora de banda húmeda para dejar la arista mate y regular.
Vidrio coloreado en masa, plaqué y grabado al ácido
El color de una vidriera está en el propio vidrio, no en una capa pintada por encima. Los óxidos metálicos se incorporan a la masa fundida: el cobalto da azules profundos, el cobre y el cromo dan verdes, el manganeso tira a púrpura y el óxido de hierro cubre la gama de ámbares y verdes botella. Cada color se comporta de forma distinta al corte, y algunos vidrios muy densos exigen un cortador afilado y un movimiento más lento.
El rojo es un caso aparte. Coloreado en masa resultaría casi opaco, así que tradicionalmente se fabrica como plaqué: una lámina delgadísima de vidrio rojo fundida sobre una base incolora o de otro tono. Ese doble estrato abre una posibilidad que los talleres han aprovechado durante siglos.
Grabado sobre plaqué
Si se retira la capa fina de color en zonas concretas, aparece el vidrio de base y se obtienen dos tonos en una sola pieza, sin línea de plomo entre ellos. El procedimiento clásico emplea ácido fluorhídrico protegiendo con reserva las zonas que deben conservar el color; hoy muchos talleres prefieren el chorro de arena, más lento en los detalles finos pero mucho menos peligroso.
Con el grabado se resuelven letras, escudos y detalles pequeños que no admitirían un despiece adicional.
Perfil de plomo y técnica de la cinta de cobre
El emplomado tradicional trabaja con perfiles de plomo en H, de alma central y dos alas. El perfil llega enrollado y algo blando, así que primero se estira con el banco de tracción: gana rigidez y se endereza. Sobre el cartón de montaje se fijan dos listones en ángulo recto y se avanza colocando alternativamente vidrio y plomo, cortando cada tramo a bisel con el cuchillo de plomero y ajustando los encuentros para que ninguna pieza quede floja ni forzada.
La técnica de la cinta de cobre nace de otra necesidad: piezas pequeñas, curvas apretadas y objetos tridimensionales que el perfil de plomo no permite. Cada pieza se bordea con una cinta adhesiva de cobre centrada en el canto, se bruñe contra el vidrio para que no quede aire debajo y después se suelda con estaño por ambas caras, formando un cordón continuo. La línea resultante es más fina y admite un dibujo más menudo.
Cómo se elige entre una y otra
- Paneles de ventana de tamaño medio o grande, con piezas amplias: perfil de plomo.
- Trabajo con muchas piezas pequeñas o curvas cerradas: cinta de cobre.
- Obra que debe integrarse con una vidriera histórica existente: perfil de plomo, por coherencia de lectura.
- Lámparas y piezas con volumen: cinta de cobre, que permite montar superficies no planas.
Soldar los nudos y masillar el panel
En el panel emplomado sólo se sueldan los encuentros entre perfiles. Se limpia el punto con un poco de sebo o decapante, se apoya la punta del soldador y se deposita el estaño el tiempo justo para que forme una gota lisa y ligeramente convexa. Un exceso de calor derrite el plomo alrededor; un defecto deja una soldadura mate y granulosa que acabará cediendo. Después se gira el panel con cuidado y se repite la operación por la otra cara.
El masillado es lo que convierte un conjunto de piezas articuladas en una pieza rígida y estanca. La masilla se introduce bajo las alas del plomo con un cepillo duro, en movimientos circulares y en todas las direcciones, hasta rellenar por completo el hueco entre el vidrio y el perfil. Luego se espolvorea blanco de España o serrín fino para absorber el aceite sobrante y se repasa con el cepillo. Por último se recorta el sobrante con un punzón de madera siguiendo el borde del ala, sin arañar el vidrio.
El panel debe secar en posición vertical y sin prisa, protegido del sol directo. Ese tiempo de espera, que puede ser de varios días, es parte del trabajo: manipular un panel recién masillado deforma los perfiles y compromete la estanqueidad.
Errores frecuentes
- Soldar con el panel todavía flojo dentro de los listones.
- Aplicar masilla demasiado líquida, que escurre y no rellena.
- Limpiar el sobrante cuando ya ha endurecido en exceso.
- Apilar paneles en horizontal antes del secado completo.
Grisalla: pintar la luz y cocerla
La grisalla es una pintura vitrificable compuesta por óxidos metálicos y un fundente finamente molidos. No añade color: modula la cantidad de luz que atraviesa el vidrio. Se amasa sobre una placa de cristal con agua, goma arábiga o esencias, y su densidad se ajusta según el trabajo previsto.
El pintado avanza por capas. Primero el trazo, con pincel de punta fina o pluma, que define contornos y rasgos. Después la aguada, una película uniforme que se extiende con brocha ancha y se iguala con el blaireau, un pincel suave de pelo largo. Sobre esa película todavía fresca o ya seca se abren luces: se retira pintura con puntas, agujas o pinceles duros para recuperar zonas claras. Es un dibujo en negativo, hecho quitando en lugar de añadiendo.
La cocción
El vidrio pintado entra al horno y sube hasta el entorno de los 600 °C, temperatura a la que el fundente reblandece y ancla la grisalla a la superficie. La subida debe ser progresiva y el enfriamiento aún más lento, porque un choque térmico agrieta las piezas. Una obra con varias capas puede requerir tres o cuatro cocciones sucesivas, y cada una implica volver a manipular piezas ya frágiles. Junto a la grisalla se emplean el amarillo de plata, que tiñe el propio vidrio en tonos de ámbar tras el fuego, y los esmaltes de color, más sensibles a la temperatura y menos estables con el tiempo.
La grisalla no se juzga sobre la mesa, sino a contraluz: lo que sobre el banco parece un gris plano puede cerrar por completo el paso de la luz una vez colocado el panel.
Colocar el panel y dejar que respire
Un panel emplomado pesa y se mueve. Por encima de cierta superficie necesita barras de refuerzo horizontales, atadas al plomo con alambre de cobre soldado, y un marco perimetral que reciba los esfuerzos. En huecos amplios la solución habitual es dividir la obra en varios paneles independientes, separados por travesaños del propio carpintería o herrería del ventanal.
La sujeción dentro del galce se hace con masilla y clavillos, o con junquillos atornillados cuando se prevé desmontar el panel en el futuro. Conviene dejar una holgura mínima: el plomo dilata y una colocación demasiado apretada acaba abombando el conjunto.
Ventilación y protección exterior
Cuando se instala un acristalamiento de protección por el exterior, el error más común es cerrar herméticamente la cámara entre ambos planos. La humedad interior condensa contra el vidrio frío, se acumula y ataca tanto al plomo como a la grisalla. La cámara debe estar ventilada, con aberturas en la parte inferior y superior que permitan una circulación lenta de aire.
Muchas patologías atribuidas al paso del tiempo tienen su origen en una protección exterior mal ventilada instalada décadas después que la vidriera.
Antes de tocar nada: documentar. Un panel desmontado sin registro previo pierde información que ya no se recupera.
Intervenir en vidrieras antiguas
Restaurar una vidriera empieza siempre por mirar y anotar. Se fotografía el panel a contraluz y con luz reflejada, se levanta un calco del despiece existente, se numeran las piezas y se identifican las que ya proceden de intervenciones anteriores. Sólo entonces se decide el alcance del trabajo.
El deterioro suele venir por varios frentes a la vez: plomos fatigados que han perdido elasticidad, masilla pulverizada, roturas con reparaciones antiguas de plomo añadido, corrosión superficial que forma costras opacas y, en los casos más delicados, pérdida de grisalla por descamación. Cada problema tiene una respuesta distinta y ninguna respuesta es inocua.
Criterios que orientan la decisión
- Conservar el máximo de material original, incluso el deteriorado, frente a la tentación de sustituir.
- Hacer distinguible lo nuevo de lo antiguo a corta distancia, sin que salte a la vista desde el interior de la sala.
- Preferir intervenciones reversibles, como el pegado de roturas con resinas reversibles frente al plomo de reparación.
- Limpiar sólo hasta donde sea seguro: la grisalla mal adherida se pierde con un cepillado rutinario.
- Dejar constancia escrita y gráfica de todo lo que se ha hecho, para quien intervenga después.
Cómo se organiza un taller de vidriera
El taller condiciona el trabajo más de lo que suele reconocerse. Un banco a la altura equivocada cansa la espalda en una hora; una mesa de luz mal situada obliga a cruzar la sala con piezas cortadas en la mano. La distribución razonable separa tres zonas y evita que las esquirlas de una lleguen a la otra.
- Banco de corte firme, cubierto de fieltro o moqueta corta, a la altura de la cadera.
- Mesa de luz para comprobar color y grisalla a contraluz sin desmontar nada.
- Zona de agua separada, con esmeriladora de banda húmeda y desagüe accesible.
- Almacenaje de vidrio en vertical, por colores, con separadores y nunca apilado en plano.
- Iluminación general difusa y una lámpara orientable sobre el banco de montaje.
- Extracción o ventilación efectiva en el punto de soldadura.
- Superficie de masillado independiente, que se pueda ensuciar sin condicionar el resto.
- Contenedor rígido y señalizado para recortes y esquirlas de vidrio.
- Espacio vertical para el secado de paneles masillados, protegido del sol directo.
- Gafas de protección, guantes de corte y calzado cerrado siempre a mano, no guardados.
